电气设备在运行中会产生热量，准确计算发热量对于设备选型、散热设计和安全运行至关重要。电气设备的发热量到底怎么计算？公式是什么？本文将为你详细解答。

一、发热量的基本物理概念

电气设备发热的本质是电能损耗转化为热能。根据焦耳定律，电流通过电阻时产生的热量Q（单位：焦耳J）为：

Q = I² R t
其中：I为电流（A），R为电阻（Ω），t为时间（s）。
在工程中，我们更常用功率（发热功率）来表示发热的“快慢”，单位为瓦特（W）。发热功率P的计算公式为：

P = I² R
也可以根据欧姆定律推导为：

P = U² / R 或 P = U I（适用于纯电阻电路）。

二、电气设备常见发热量计算场景

1. 导体（母线、电缆）的发热量

导体电阻产生的发热功率为：

P = I² R
其中交流电阻R应考虑集肤效应和邻近效应，一般按单位长度电阻计算。若已知导体交流电阻R_ac（Ω/m）和长度L（m），则总发热功率为：

P = I² Rac L
发热量（热量）则由功率和时间决定：Q = P t = I² Rac L t（单位：J）。

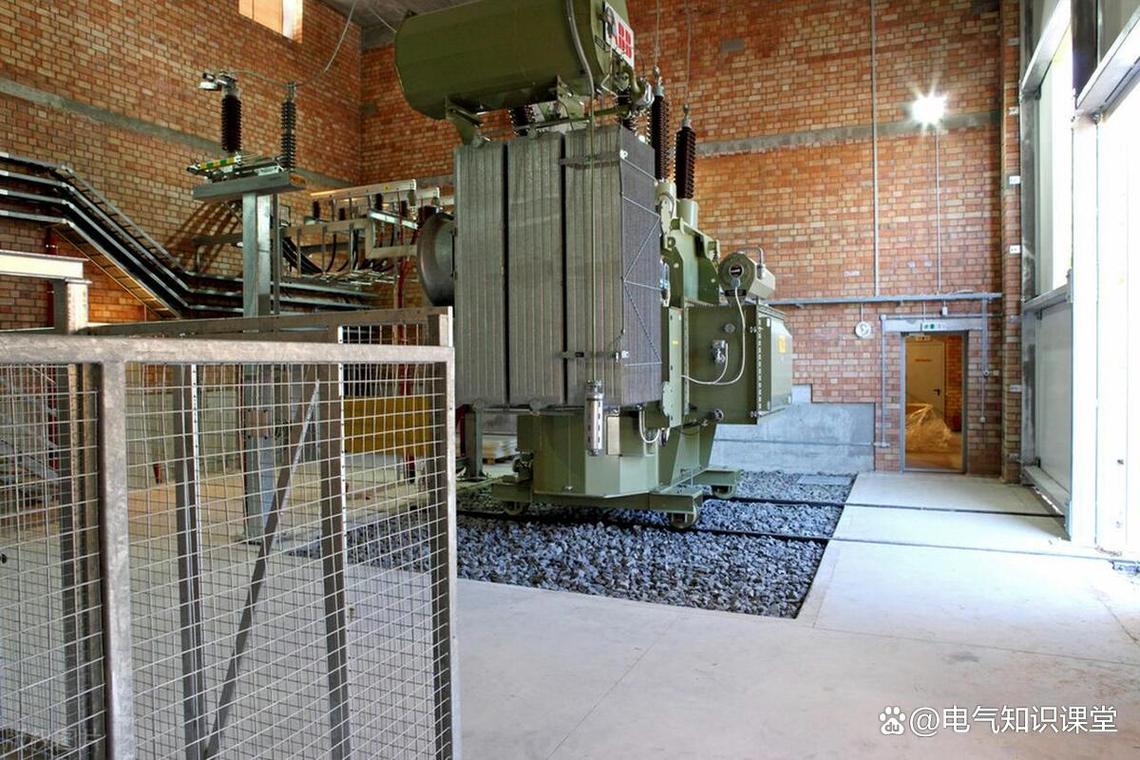

2. 变压器、电抗器等设备的损耗发热

这些设备的发热主要来自空载损耗（铁损）和负载损耗（铜损）。总发热功率为：

P = Pfe + Pcu
其中Pfe为铁损（与电压有关），Pcu为铜损（与电流平方成正比，Pcu = I² Req，Req为等效电阻）。实际计算时可参考设备铭牌上的损耗参数。
发热量为：Q = (Pfe + P_cu) t。

3. 开关柜、配电箱内元器件发热

柜内发热包括断路器、接触器、母线、电缆接头等所有元件的损耗。可分别计算各元件的发热功率，然后求和：

Ptotal = Σ Pi
其中每个元件的P_i可按P = I² R或产品样本给出的功率损耗值来确定。

三、常用发热量计算公式

| 场景 | 公式 | 说明 |
|------|------|------|
| 通用焦耳定律 | Q = I² R t | 热量Q（J） |
| 发热功率 | P = I² R | 功率P（W） |
| 导体发热量 | Q = I² Rac L t | L为导体长度（m） |
| 变压器总发热 | Q = (Pfe + Pcu) t | 损耗从铭牌查取 |
| 柜内总发热 | Ptotal = Σ P_i | 各元件发热功率之和 |

注意：对于交流设备，还需考虑功率因数、谐波等因素的影响，必要时采用等效发热电流。

四、计算实例

例1：一根铜母线，交流电阻为0.0001 Ω/m，长度2 m，通过电流500 A，运行8小时，求发热量。
解：P = I² R_ac L = 500² × 0.0001 × 2 = 50 W；
Q = P t = 50 × 8 × 3600 = 1,440,000 J（即1.44 MJ）。

例2：一台变压器，铁损200 W，铜损800 W，连续运行1天。
解：P = 200 + 800 = 1000 W；
Q = 1000 × 24 × 3600 = 86,400,000 J（即86.4 MJ）。

五、实际工程中的注意事项

1. 温度对电阻的影响：导体电阻随温度升高而增大，精确计算需考虑温度系数。
2. 多热源叠加：密集设备场所应考虑各热源相互影响，可能需加通风散热。
3. 发热量亦可采用温升反推：若已知设备表面温升和散热条件，可通过热平衡估算发热量。
4. 查阅产品手册：多数元器件手册中给出功率损耗或参考发热量，应优先采用。

##

电气设备发热量的计算核心是焦耳定律及其派生公式。掌握常见场景的损耗构成，结合实际参数，就能准确算出所需数据，为设备选型、通风散热设计和安全评估提供依据。如有更复杂情况，建议结合仿真或专业标准进行。看完本文，相信你已经清晰掌握电气设备发热量的计算方法了。
